為滿足人們對高質量飲用水的需求，在對飲用水采用臭氧氧化——活性炭吸附聯用技術處理的基礎上，再運用活性炭吸附、精密過濾及物理法殺菌的深度凈化工藝，生產出可以直接飲用的優質生飲水。該工藝運行效果良好，已占據一定市場。
一、優質飲用水生產工藝流程

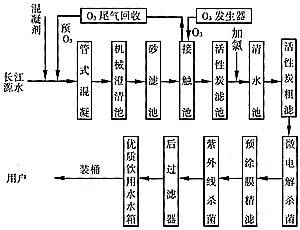

該工藝由2個部分組成，即O3—GAC法深度處理與物理法小型裝置的深度凈化相結合，具體工藝流程如下圖：
（優質飲用水生產工藝圖）
優質飲用水參數設計：
| 序號 | O3— GAC法處理工藝 | 序號 | 物理法深度凈化工藝 | ||
| 1 | 處理水量(t/d) | 20 000 | 14 | 額定產水量(m3) | 2×192 |
| 2 | 澄清池上升流速(mm/s) | 1～1.1 | 15 | 活性炭過濾器型號 | GA16 192 |
| 3 | 砂濾池濾速(m/h) | 8.9 | 16 | 裝炭體積(L) | 80 |
| 4 | 反沖洗強度［L/(m2.s)］ | 16 | 17 | 產水率(L/min) | 16 |
| 5 | 預投臭氧量(mg/L) | 0.1～0.2 | 18 | 活性炭孔徑 | ＜2 |
| 6 | 主臭氧量(mg/L) | 1.5～1.8 | 19 | 硅藻土平均粒徑(μm) | 25 |
| 7 | 主臭氧接觸時間 | 26.6 | 20 | 預涂膜時間 | 25～35 |
| 8 | 活性炭型號 | ZJ—15 | 21 | 精濾器工作壓差(MPa) | ＜0.12 |
| 9 | 炭床高度 | 1.5 | 22 | 反沖洗強度［L/(s.m2)］ | 8～10 |
| 10 | 活性炭接觸時間 | 9 | 23 | 反沖洗時間 | 30～60 |
| 11 | 微孔布?xì)忖伆蹇讖?μm) | 20 | 24 | SCⅡ型微電解儀 | |
| 12 | 砂濾后水濁度(mg/L) | ＜3 | 25 | 殺菌率(％) | ＞99 |
| 13 | 炭濾后水濁度(mg/L) | ＜1 | 26 | 紫外線殺菌儀殺菌率(％) | ＞95 |
| 27 | 出水濁度(mg/L) | ＜0.5 | |||
（優質飲用水參數設計）
優質飲用水水質標準：
該工藝投入運行以來，對其出水濁度、細菌及大腸桿菌進行日、周分析；每月由供水公司做全部分析，并定期向省、市衛生防疫站送樣，做全分析，確保其出水水質達到《生飲水企業標準》：
| 序 號 | 項 目 | 應用標準 或國標 | 生飲水 企業標準 | 原 水 | 深度凈化水 出水水質 (1998-04-29) |
| 1 | 色度(度) | ≤15 | ≤2 | 黃色 | ＜2 |
| 2 | 濁度(mg/L) | ≤3 | ≤1.5 | 280 | 0.2 |
| 3 | 嗅味 | 不得有 | 無異嗅異味 | 二級 | 無 |
| 4 | 肉眼可見物 | 不得含有 | 不得含有 | 少量泥沙 | 無 |
| 5 | pH | 6.5～8.5 | 6.5～8.5 | 8.16 | 7.83 |
| 6 | DO(mg/L) | ＞5 | 5.3 | ||
| 7 | COD(mg/L) | ≯3 | 2 | 0.05 | |
| 8 | 揮發酚(以苯酚計)(mg/L) | 0.002 | ＜0.002 | 0.002 | ＜0.002 |
| 9 | 陰離子洗滌劑(mg/L) | 0.3 | ＜0.2 | 0.1 | ＜0.1 |
| 10 | CHCl3(μg/L) | 60 | ≤30 | 2.0 | 0.07 |
| 11 | CCl4(mg/L) | 3 | ≤2 | — | |
| 12 | As(mg/L) | 0.05 | ＜0.05 | 0.01 | ＜0.01 |
| 13 | Pb(mg/L) | 0.05 | ＜0.04 | 0.01 | ＜0.01 |
| 14 | Cd(mg/L) | 0.01 | ＜0.005 | 0.01 | ＜0.002 |
| 15 | Ag(mg/L) | 0.05 | ＜0.01 | ＜0.01 | |
| 16 | NO-2(mg/L) | ＜0.005 | ＜0.004 | ||
| 17 | 細菌總數(個/mL) | 100 | ＜20 | 10 000 | 0 |
| 18 | 大腸桿菌數(個/L) | 3 | ＜3 | ＞20 000 | ＜3 |
| 19 | Ames試驗 | 陰性 | 陰性 | ||
| 20 | 總硬度(以CaCO3計)(mg/L) | 450 | 110.3 | 100.1 | |
| 21 | Se(mg/L) | 0.1 | |||
| 22 | Zn(mg/L) | 0.15 | |||
| 23 | Mg(mg/L) | 6.47 | |||
| 24 | Ca(mg/L) | 18.82 | |||
| 25 | Li(mg/L) | 0.005 | |||
| 26 | Sr(mg/L) | 0.019 | |||
| 27 | Si(mg/L) | 43 | |||
| 注 1 以上1～20項數據由九江市衛生防疫站測得 | |||||
(優質飲用水水質標準）
優質飲用水分析與評價
①對色度的去除率達96％以上，濁度去除率為100％，嗅味由二級消除為無。
②對原水中砷、鉛、鎘、銀等金屬的去除率均達到91％～99％。
③對一些劇毒、有害物質如氰化物的去除率可達96％以上。
④對水中各種有機物的去除效果尤為明顯，如氯仿、CCl4及其它一些多環芳香族化合物的去除率均達到90％以上。
⑤對于原水中的細菌、大腸桿菌甚至芽孢桿菌的去除率均達100％；化驗結果還表明，保存1個月的桶裝優質飲用水的細菌數僅為1個/mL，大腸桿菌仍小于3個/L，完全可以生飲。
⑥優質飲用水中含有適量的鋅、鎂、鈣、鋰、鍶等有益于人體健康的礦物質。
⑦pH在7.8左右，總硬度亦在100 mg/L左右，且水中溶解氧較高(≥5 mg/L)，清甜可口。
檢測數據表明，優質飲用水水質遠優于我國《生活飲用水水質標準》，主要指標均已達到或超過世界衛生組織(WHO)推薦的生活飲用水水質標準。
二、O3— GAC及物理法深度凈化組合工藝
預臭氧—臭氧—生物活性炭技術的特點
由于長江源水中有機物含量較多，故在快速混凝同時投加臭氧與堿式氯化鋁，可使臭氧將大分子有機物的苯環結構打開，形成小分子或中間體，使其隨無機物一起沉積。預投O3來源于主臭氧尾氣的回收，投量為0.1～0.15 mg/L［1］，既可有效降低藥耗(堿式氯化鋁由10 mg/L降至5.2 mg/L)，又可減輕活性炭濾池的負荷。
主臭氧接觸池與活性炭濾池是一個全封閉的構筑體。因?yàn)樘苛１戎匦。谒馔蛄髯饔孟拢瑲狻⒁骸⒐倘嗵幱谖?dòng)狀態而有利于大量臭氧進入炭孔隙中，并與孔隙中被吸收、聚集的大分子有機物相遇。根據臭氧反應動力學原理，其化學反應速度和參與反應的物質及臭氧濃度成正比，可促使大部分有機物Zz終被氧化為H2O和CO2等無機小分子，從而脫離活性炭孔隙；同時，臭氧分解后形成氧氣，使好氧菌與硝化菌在活性炭表面形成生物膜，繼續降解活性炭表面的有機物，使之Zz終脫離活性炭表面，延長了活性炭的運行周期。如ZJ—15活性炭使用壽命為2年，可運行3年后仍具有較好的活性。因而主投臭氧的量要求較高，實際運行中為1.2～1.8 mg/L。
預O3— O3— GAC工藝后加氯，能有效防止二次污染，使水質穩定。加氯量控制在0.3～0.5 mg/L。出水經色—質聯機檢測，水中有機物由40余種降至8種，如1、2苯并蒽、3、4苯并芘、噻嗯(2、3—4)吡啶已完全去除，剩余的8種有機物組分含量也在國標允許值內，細菌總數為0 個/L，大腸桿菌數為0～3 個/L；濁度≤1 mg/L。
物理法深度凈化的技術特點
研究資料表明，活性炭具有高效的吸附性能，對分子量在500～3 000 u的有機物及憎水有機物具有優良的去除效果。前期經預O3— O3— GAC工藝處理的水中，82％的有機物已全部去除，剩余的數種有機物組分也在國標允許值以內。為確保優質生飲水中有機物及其降解后的中間體降至Zz低，采用顆粒狀活性炭進行二次吸附，去除來自兩方面的有機物分子：一是在前期工藝中剩余的有機物；二是前期水在清水池作4～8 h停留所滋生的細菌或其它有機物，吸附時間為4～6 min。
通過對運行的活性炭表面進行鏡檢，發現細菌與微生物數很少，主要是因?yàn)椋?br />①進水水質好，且水中含有0.3 mg/L的游離氯，抑制細菌的繁殖；
②水與活性炭接觸時間短，細菌生長缺乏足夠的時間。
采用硅藻土粉末為濾料的預涂膜過濾技術是基于膜法(MF)優良的過濾性能以及硅藻土中含有大量對人體有益的微量元素，如硅、鈉、鍶、鐵等。預涂膜的過濾周期取決于濾膜中孔道或孔隙的狀況，以及濾前水的水質，設計中將濾前與濾后水的壓差小于0.12 MPa作為一個過濾周期。而實際運行周期較設計延長近15％，主要是濾前水的濁度已控制在0.5 mg/L以下。經測試，濾后水濁度為0～0.2 mg/L，水中的重金屬去除率達99.9％，而對人體有益的微量元素含量均有不同程度的提高，這就是預涂膜工藝的兩重性。可見，將顆粒狀活性炭吸附與硅藻土過濾相結合的工藝，不僅能進一步去除水中的殘余有機物及其中間體、重金屬，而且向水中補充了一些有益的微量元素。
微電解殺菌與紫外線消毒相結合
微電解殺菌及紫外線殺菌均為物理消毒法，其共同特點是殺菌時間短、效率高，且無二次污染。其中微電解法主要是在水流中增設一低壓電場，使水處理器的水中產生H2O2、O3等活性物質，這些物質具有極強的殺菌作用，據有關測試數據表明，水流過水處理器(低壓電場)時間僅為10 s，滅菌率即達99.9％以上；而電解產生的H2O2、O3被還原后，均分解為O2溶于水中，實際運行1年來，優質飲用水的溶解氧量較一般飲用水高出近20％。紫外線的殺菌率亦在95％以上，因而采用兩者組合消毒工藝，殺菌率能確保達到99.9％以上，同時具有抑菌及避免二次污染的功效。在對保存1個月的優質飲用水抽樣檢查中發現，細菌數僅為1 個/mL；大腸桿菌仍小于3 個/L。
以上參考文獻
1 唐安忠等.臭氧—活性炭處理飲用水工藝在我廠的應用.石油化工環境保護，1993；(4)
2 金偉等.粉末活性炭在預涂過濾中的應用.中國給水排水，1997；13(增刊)：16～19
3 張德勝等.微電解殺菌器的研制與應用.中國給水排水，1998；14(5)：4～5
4 卜恩云.地下水深度處理試驗研究.見：給水排水新技術.北京：中國建筑工業出版社
5 羅曉鴻.Ames試驗氯化致突變前體物在凈水工藝中的去除研究.中國給水排水，1998；14(3)：11～13
6 Martin fox.Healthy Water.1996
