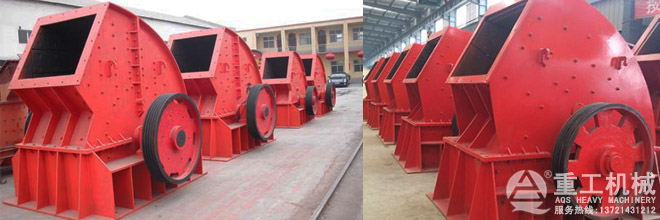

重錘式破碎機
重錘式破碎機是我單位設計制造的新一代高效破碎機，經過歷年的使用和改進，已發展至較為成熟的第五代產品。該重錘破碎機能將礦山開采來的大塊礦石一次破碎到5-30mm的粒度，是傳統的兩段、三段破碎方式的理想換代產品，簡化工藝流程、節約基建投資和生產費用。
工作原理：重型錘式破碎機電機帶動轉子在破碎腔內高速旋轉。物料自上部給料口給入機內，受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。
技術參數：整型錘式破碎機技術參數：
| 型號 | 轉子直徑*長度 （mm） | 進料口尺寸 寬*長（mm） | 進料粒度 （mm） | 電機功率 （kw） | 生產能力 （t/h） | 外型尺寸長寬高 （mm） |
|---|---|---|---|---|---|---|
| PCZ1308 | 1310*790 | 800*850 | ≤500 | 132kw-4 | 100-160 | 2818*2100*2390 |
| PCZ1512 | 1500*1160 | 1200*900 | ≤600 | (160kw-4)*2 | 250-400 | 3220*2520*2800 |
| PCZ1615 | 1675*1510 | 1480*1200 | ≤650 | (220kw-4)*2 | 400-800 | 3665*2915*3440 |
| PCZ1815 | 1776*1510 | 1480*1200 | ≤650 | (250kw-4)*2 | 400-900 | 3822*2912*3436 |
| PCZ1820 | 1800*1964 | 2000*1200 | ≤800 | 800kw-6 | 800-1500 | 3474*3822*3520 |
| PCZ2020 | 1920*2000 | 2010*1200 | ≤800 | 800kw-6 | 1200-1600 | 4160*3920*3520 |
| PCZ2122 | 2130*2260 | 2240*1505 | ≤1000 | 1000kw-6 | 1800-2200 | 4990*4385*4360 |
| PCZ2125 | 2100*2486 | 2600*1690 | ≤1200 | 1250kw-6 | 2000-3000 | 5057*4565*4666 |
| PCZ3032 | 3000*3220 | 3240*1840 | ≤1200 | (1250kw-6)*2 | 4500-6000 | 6710*6122*6340 |
整型錘式破碎機技術參數（二破）：
| 型號 | 轉子直徑*長度 （mm） | 進料口尺寸 寬*長（mm） | 進料粒度 （mm） | 電機功率 （kw） | 生產能力 （t/h） | 外型尺寸長寬高 （mm） |
|---|---|---|---|---|---|---|
| PC0910 | 900*1000 | 1070*750 | ≤150 | (110kw-4)*2 | 150-200 | 2600*2200*2050 |
| PC1012 | 1000*1180 | 1255*810 | ≤200 | (132kw-4)*2 | 250-300 | 2800*2400*2300 |
| PC1213 | 1200*1280 | 1350*900 | ≤200 | (160kw-4)*2 | 300-350 | 2970*2625*2580 |
| PC1216 | 1270*1490 | 1530*920 | ≤250 | (200kw-4)*2 | 400-500 | 3070*2840*2580 |
| PC1220 | 1220*1950 | 2000*920 | ≤250 | (250kw-4)*2 | 500-700 | 3080*3380*2580 |
| PC1622 | 1580*2150 | 2290*960 | ≤300 | 630kw-6 | 600-900 | 4095*3495*2960 |
| PC1826 | 1875*2490 | 2550*1080 | ≤300 | 800kw-6 | 800-1200 | 4085*4250*3400 |
| PC2026 | 2000*2490 | 2550*1170 | ≤300 | 1000kw-6 | 1000-1500 | 4490*4260*3725 |
原重錘破碎機技術參數：
規格型號 | 轉子直徑×長度（mm） | 給料粒度（mm） | 出料粒度（mm） | 生產能力（T/h） | 電機率（KW） |
| 0806 | 800×600 | ≤300-400 | 0-40 | 60-80 | 55 |
| 0808 | 800×800 | ≤400-500 | 0-50 | 80-100 | 75 |
| 1008 | 1000×800 | ≤500-650 | 0-60 | 100-120 | 90 |
| 1010 | 1000×1000 | ≤600-750 | 0-70 | 120-150 | 132 |
| 1210 | 1200×1000 | ≤650-800 | 0-70 | 150-200 | 185 |
| 1512 | 1500×1160 | ≤800 | 0-80 | 250-300 | 250 |
| 1615 | 1650×1450 | ≤900 | 0-80 | 300-380 | 280 |
| 2015 | 2000×1500 | ≤1200 | 0-80 | 400-500 | 400 |
注：以上所有技術參數如有變動，恕不另行通知，以我公司現行新技術參數為準。
結構組成：
重型錘式破碎機由機殼、轉子、打擊板、錘頭、支架、襯板等組成。
1、機殼由上機體、后上蓋、左側壁和右側壁組成，各部分用螺栓連結成一體，上部開有進料口，內部鑲有高錳鋼襯板，磨損后可以更換，機殼和軸之間漏灰現象十分嚴重，為了防止漏灰，設有軸封。機殼下部直接安放在混凝土基礎上，并用地腳螺栓固定。為了便于檢修、調整和更換蓖條，下機體的前后兩面都開有一個檢修孔。為了便于檢修、更換錘頭方便，兩側壁也對稱的開有檢修孔。
2、轉子由主軸、圓盤、銷軸等組成，圓盤上開有6個均勻分布的銷孔，通過銷軸將6-8個錘頭懸掛起來。為了防止圓盤和錘子的軸向竄動。銷軸兩端用鎖緊螺母固定。轉子支承在兩個滾動軸承上。此外，為了使轉子在運動中儲存一定的動能，避免破碎大塊物料時，錘頭的速度損失不致過大和減小電動機的尖峰負荷，在主軸的一端還裝有一個飛輪。
3、主軸是支承轉子的主要零件，沖擊力由它來承受。因此，要求其材質具有較高的韌性和強度。通常斷面為圓形，且有平鍵和其他零件連接。
4、打擊板有兩塊，折線型。一個可以調整，一個是固定的。調整的一個靠的是安裝在箱體上的螺桿裝置。
5、錘頭是主要的工作部件。其質量、形狀、和材質對破碎機的生產能力有很大的影響。因此，根據不同的進料尺寸來選擇適當的錘頭質量。錘頭用雙金屬熱復合材料液復合鑄造而成，是一般錳鋼錘頭壽命的3倍以上！
產品特點：
本產品經高速運轉的錘體與物料碰撞而破碎物料，它具有結構簡單，破碎比大，生產效率高不需要一級破碎等特點，可作干、濕兩種形式破碎，適用于高速公路、高速鐵路、隧道、大型立交橋、水泥、冶金、建材、煤炭、化工等行業物料的破碎。
該機入料粒度大，出料粒度小，變二級破碎為一級破碎。單個錘頭重量大、轉子轉速合理、錘頭轉動慣量大，充分體現了以大破小以重碎輕的優勢，且具有對超大塊石料進行蠶食式破碎的獨特能力。 設備可根據用戶要求調整錘頭和襯楹間隙，改變出料粒度，以滿足不同用戶的不同需求。該設備主要部件錘頭由高硌合金材質制造、襯板形狀類似于鄂板為13錳鋼，投資小見效快。
